Как создать фрезер из болгарки своими руками? Пошаговая инструкция

Фрезер – полезный инструмент для фигурной обработки дерева. Стоит он не всегда дешево, поэтому возникает необходимость сделать приспособление самостоятельно на основе подручных материалов и инструментов. Один из вариантов – смастерить фрезер из болгарки. Это вполне удобная и надежная установка, которая может быть задействована для разных задач. О том, как правильно сконструировать ее, пошагово рассказывается в этой статье.

Инструменты и материалы

Для изготовления самодельного прибора понадобится достаточно мощная болгарка либо углошлифовальная машина. Понятно, что она должна быть полностью исправной, без дефектов. Также необходимо подготовить и другие инструменты и подручные материалы:

• сварочный аппарат (он пригодится только в том случае, если фрезер из болгарки своими руками будет изготавливаться из металлических элементов);
• электрическая дрель;
• набор сверл;
• набор отверток либо шуруповерт;
• крепежные элементы;
• уровень строительный;
• рулетка строительная;
• листы фанеры либо ДСП (толщина должна быть 10 мм или больше);
• альтернативный вариант – металлические листы толщиной от 3 мм;
• набор гаечных ключей;
• угольник;
• пила для работы по дереву либо металлу;
• уголки металлические (вместо них можно использовать деревянный брус сечением 50*50 мм);
• пробойник;
• ключи шестигранные;
• напильник, бумага наждачная.

Виды фрезеров

Прежде чем начать конструировать фрезер из болгарки своими руками по дереву, нужно определиться с тем, какой вид инструмента лучше подойдет. Есть 2 варианта конструкции:

1. Стационарный фрезерный станок из болгарки.
2. Мобильное устройство.

Стационарный представляет собой полноценный деревянный стол с установкой, то есть верстак. На нем можно работать как с деревянными, так и с металлическими заготовками. Но в последнем случае мощность прибора должна достигать не менее 1100 Вт.

Такое устройство состоит из 3 элементов:

1. Основание.
2. Столешница с рейкой.
3. Привод.

Чтобы понять, как сделать фрезер из болгарки для разных задач, нужно учесть несколько моментов еще до сборки:

1. Рейки для направления должны быть съемными, потому что заготовки бывают разными.
2. Зафиксировать их лучше саморезами. Причем шляпки крепежных элементов должны полностью уходить в толщу, чтобы не мешать на поверхности.
3. Чтобы самодельный фрезер из болгарки выполнял как можно больше задач, нужно приобрести дополнительные шпоночные насадки и отрезные диски. Они удобно фиксируются на валу с помощью зажимной гаечки, а также переходником.

Пошаговая инструкция

Фрезерный станок из болгарки своими руками можно изготовить по такой инструкции:

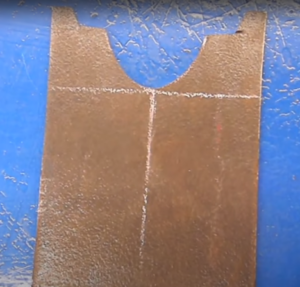

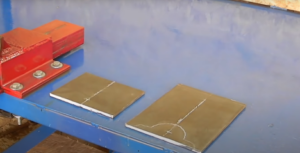

1. Наметить на металлическом или деревянном листе рисунок, как показано на фото.

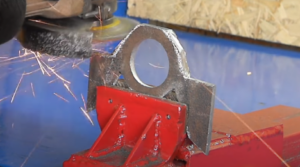

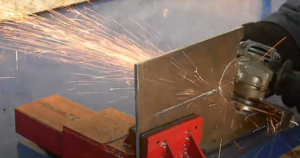

2. Закрепить в станине заготовку и отрезать лишние части по контуру.



3. Получилась такая деталь – подошва будущего приспособления. Это первый этап инструкции о том, как из болгарки сделать фрезер по дереву.

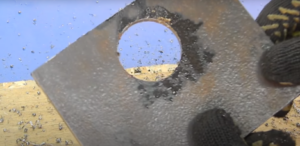

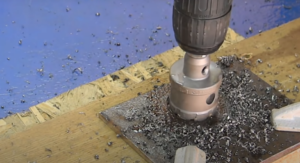

4. С помощью коронки по металлу и перфоратора сделать круглое отверстие в другом металлическом листе.



5. Получается такая заготовка для фрезера из УШМ.

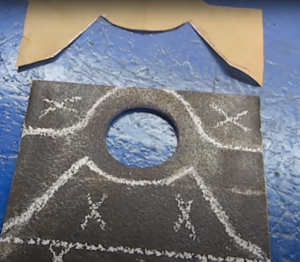

6. Сделать очередную деталь по такой схеме.



7. Получается новая заготовка. Благодаря этим элементам насадка фрезер для болгарки позволит получить детали правильной формы.

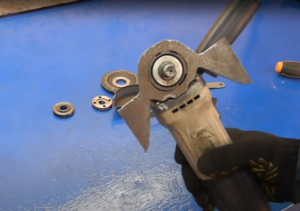

8. Примерить ее на болгарку, чтобы понять, где нужно подшлифовать будущий зажим.



9. Сделать по 2 отрезка металлического профиля 20*20 мм и 25*25 мм.

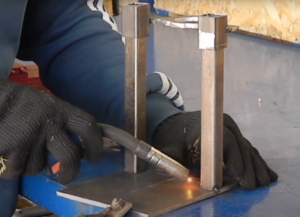

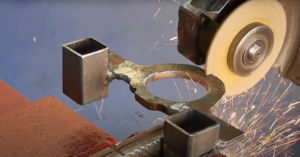

10.  Собрать конструкцию, как показано на фото, и приварить узлы.

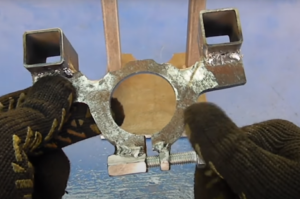

11.  Сделать разрез на кольце.

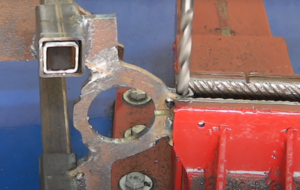

12.  Рассверлить резьбу для свободного хода болта. Благодаря этому фрезер из болгарки по дереву будет работать правильно.



13.  Завинтить его.

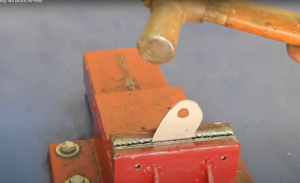

14.  Подбить металлическую петлю под прямым углом.

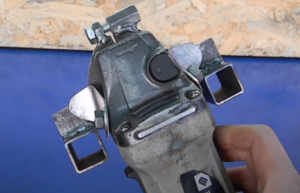

15.  Насадить на болгарку с обеих сторон и зафиксировать болтами.

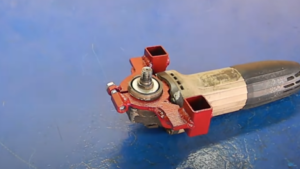

16.  Получится такая заготовка. Она обеспечит надежность конструкции, вне зависимости от того, какая насадка на болгарку фрезер по дереву будет использоваться.

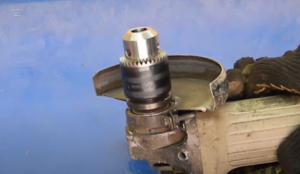

17.  Накрутить патрон-шпиндель на инструмент.





18.  Собрать конструкцию и затянуть болты.

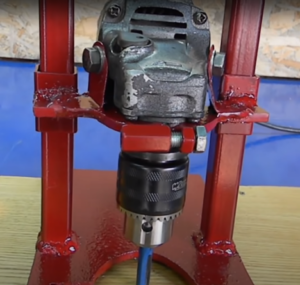

19.  Установить на опору ламельный фрезер из болгарки своими руками.

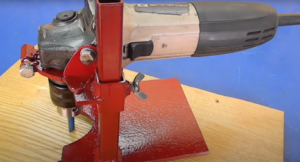

20.  Получается такая установка – теперь можно приступить к ее испытаниям.

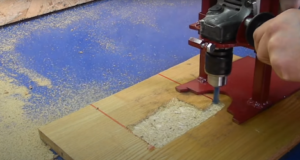

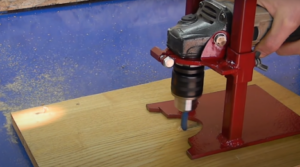

21.  Включить движок и аккуратно пройтись по деревянной заготовке.



22.  Фреза из болгарки своими руками работает вполне нормально. Но на практике иногда приходится делать переходник из шпильки и удлиненной гайки. Это приспособление обеспечивает отличный контакт с рабочей поверхностью дерева.



Основные правила работы

На ламельный фрезер из болгарки распространяются все основные правила, которые применимы и к профессиональным устройствам:

1. Перед обработкой нужно понять особенности материала и выбрать соответствующую насадку.
2. Недопустимо снимать защитный корпус.
3. Начинать следует всегда с минимальной скорости.
4. Большую болгарку лучше не использовать – для нее приходится прилагать много сил, к тому же такой инструмент может просто вырваться из рук.
5. Даже с «безобидными» деталями работать стоит в перчатках.
6. Работать можно только в одной плоскости.
7. Ручной фрезер из болгарки своими руками – безопасный инструмент, если соблюдать описанные правила. Еще одним требованием является отключение от электричества перед заменой диска или насадки.
8. Перед тем, как начать использовать фрейзер из болгарки, предварительно проверяют однородность деревянной поверхности и толщи, чтобы в ней не было деталей из металла

Таким образом, самодельный фрезер по дереву из болгарки можно сделать одному человеку в течение дня. Для этого предварительно подготавливают необходимые инструменты и материалы. Работу проводят четко по чертежу, чтобы все детали точно соответствовали друг другу. Собранную установку желательно протестировать на разных материалах, после чего можно приступить к основной работе.
