Музыкальный центр из автомагнитолы своими руками: инструкция по созданию

С помощью подходящих инструментов вы можете переделать автомобильную магнитолу в устройство для домашнего прослушивания музыки. Вам необходимо подходящее оборудование, такое как блок питания. И в несколько шагов вы можете сделать автомобильную магнитолу устройством для прослушивания музыки в помещении.

Инструкция по созданию музыкального центра из автомагнитолы

Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.

1. Чтобы начать работу с домашней стереосистемой, найдите зелёный и чёрный провода на блоке и поместите между ними кусок провода, чтобы он действовал как перемычка.
2. На автомобильной стереосистеме скрутите вместе красный и жёлтый кабели.
3. После этого подключите чёрный провод заземления на стереосистеме к чёрному проводу на контактном разъёме.
4. Красный и жёлтый провода стерео соединяются с жёлтым проводом разъёма.
5. Затем следуйте обычным инструкциям, чтобы подключить стерео к вашим динамикам.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме — это один из способов, вы можете это сделать, даже если у вас нет блока.

1. Можно подключить динамики к магнитоле, используя серый и зелёный провода.
2. Возможно, вам придётся использовать дополнительный кабель динамика.
3. Следующим шагом является подключение жёлтого и красного проводов на стереосистеме и добавление дополнительного динамика для стереозвука.
4. Соедините провода пайкой или изолентой, чтобы получить качественный результат.
5. Вам нужен шнур питания 12 В, чтобы можно было подключить устройство в сеть. Его можете легко приобрести в любом техническом магазине.
6. Отрежьте конец шнура питания и соедините чёрный провод с линией белого вокруг красного и жёлтого проводов стерео.

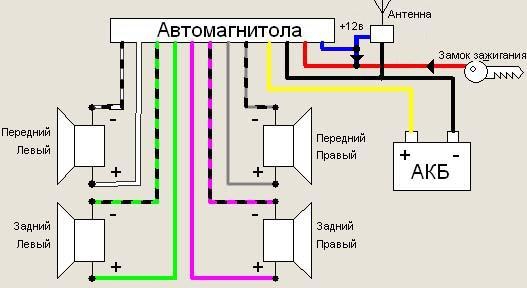

Электрическая схема соединений

Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:

Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.

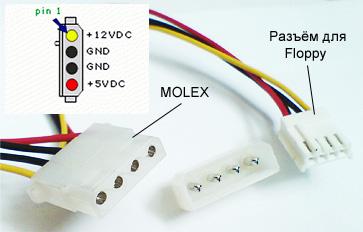

Необходимы разъёмы для подключения:

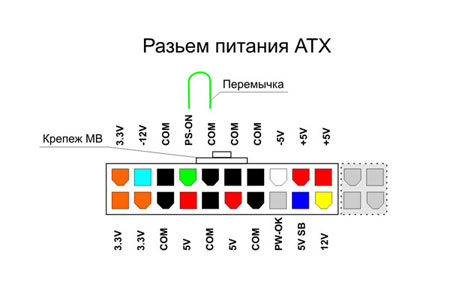

Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.

На изображении показано, какие провода необходимо подключать к автомагнитоле.

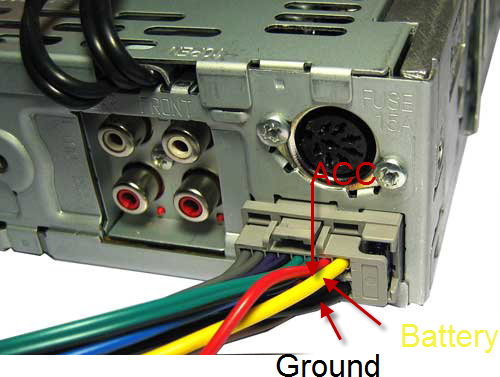

Спинка устройства имеет следующий вид:

У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.

Тестирование устройства

Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.

Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.
